Horizontale und vertikale Brandschutzvorhänge für eine Schulerweiterung in Zumikon

Zwei unterschiedliche Öffnungssituationen

Im Rahmen der Schulerweiterung und des Ausbaus wurde ein neues, projektspezifisches Brandschutzkonzept umgesetzt. Für die grossformatige Treppenhausöffnung und eine Öffnung im Korridor waren unterschiedliche Einbaurichtungen und Feuerwiderstandsklassifikationen vorgesehen.

Die Treppenhausöffnung erforderte einen horizontal angeordneten Abschluss; für den Korridor war ein vertikales System vorgesehen, das auf die dortige Einbausituation abgestimmt ist.

Horizontaler Brandschutzvorhang über der Treppenhausöffnung

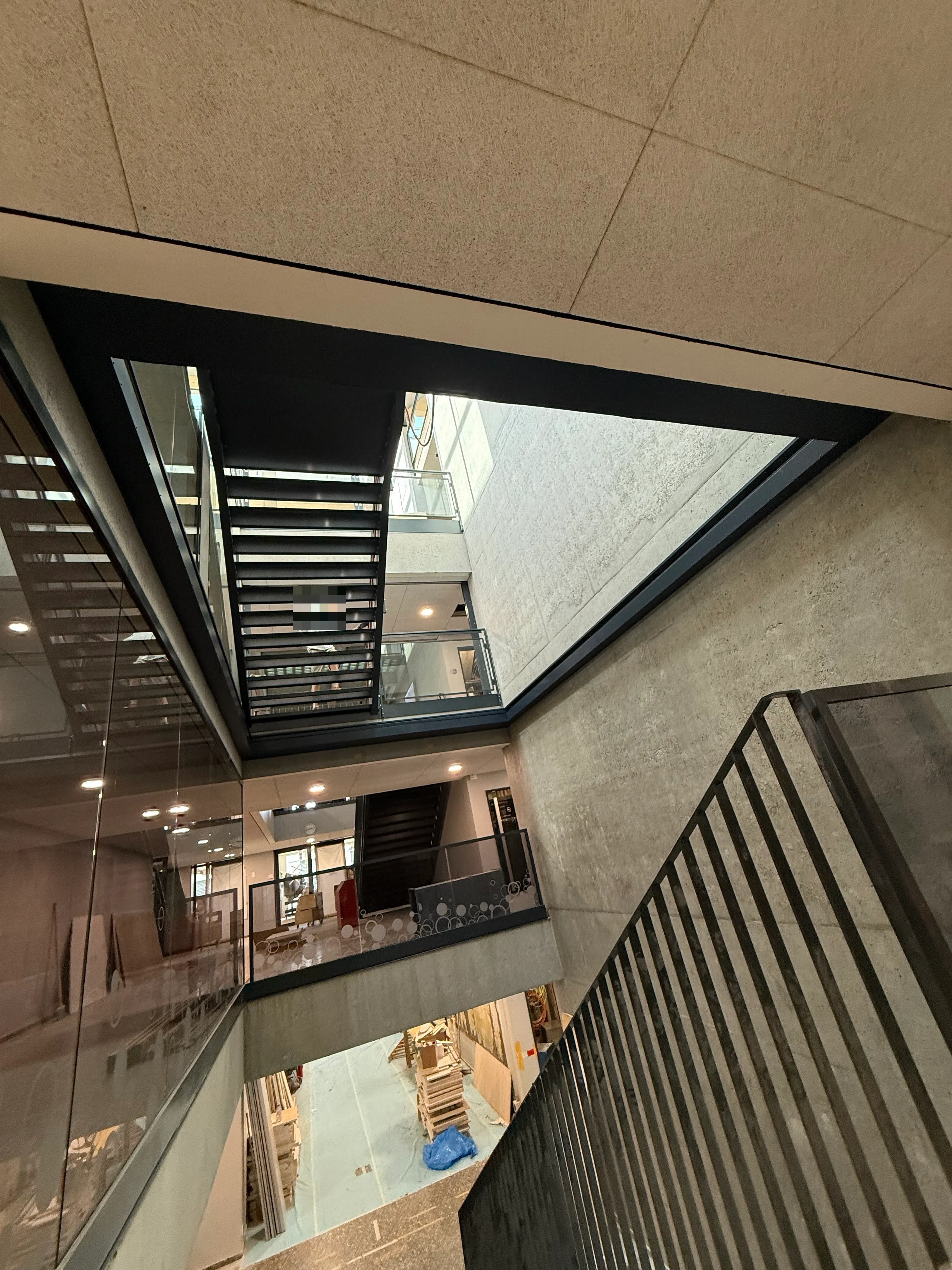

Über der Treppenhausöffnung kam ein STP-BSV E 120 Horizontal S mit den Abmessungen 3 908 × 6 464 mm zum Einsatz. Im Normalzustand bleibt die Öffnung zwischen den Geschossen offen; der horizontale Brandschutzvorhang ist in die umlaufende Konstruktion zurückgezogen.

Im geschlossenen Zustand überspannt das textile System die grossformatige Öffnung horizontal und übernimmt den Raumabschluss in der Klassifikation E 120.

Vertikaler Brandschutzvorhang im Korridor

Als zweiter Abschluss wurde im Korridor ein vertikaler STP-BSV EI 60 mit den Abmessungen 3 915 × 2 840 mm eingesetzt. Die Ausführung erfolgte als Korridormontage, wie sie das Brandschutzkonzept für diese Öffnung vorsieht.

Der vertikale Vorhang und der horizontale Abschluss erfüllen innerhalb desselben Projekts unterschiedliche Aufgaben. Jedes System hat seine eigene Klassifikation und Abmessung.

Zwei Systemausführungen in einem Projekt

Das Projekt zeigt, wie sich horizontale und vertikale Brandschutzvorhänge innerhalb eines Bauvorhabens kombinieren lassen. Für die grossformatige Öffnung über dem Treppenhaus und den Abschluss im Korridor wurden jeweils Systemausführung, Einbaurichtung, Abmessung und Klassifikation auf die projektspezifische Situation abgestimmt.
