Mehrseitige Brandschutzvorhänge

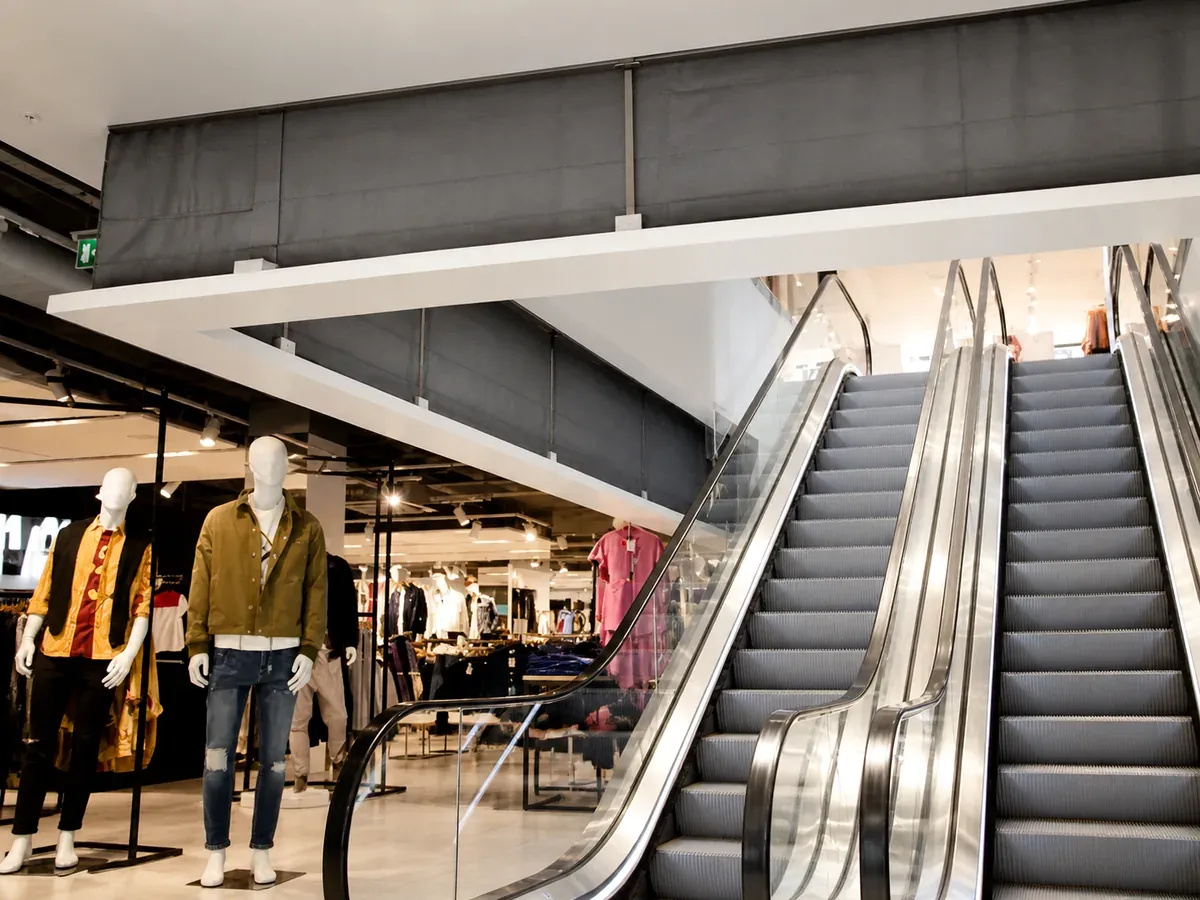

Mehrseitige Brandschutzvorhänge bilden geschlossene oder offene Geometrien um Atrien, Treppen und Rolltreppen — rund, eckig oder polygonal.
Wofür geeignet
- Atrien und Lufträume über mehrere Geschosse
- Rolltreppen und offene Treppenanlagen
- Freie Geometrien — rund, eckig oder polygonal
Bei geschlossenen Formen kommen je nach System Lösungen ohne Eckstützen in Frage; offene Geometrien benötigen an den Enden unter Umständen konventionelle Seitenführungen. Beides klären wir in der Projektierung.
Leistungsbereich
Closed — geschlossene Formen
| Klassifizierung | Belegte Höhe | Hinweis |
|---|---|---|
| E 240 / EW 30 | bis 5 m | geschlossene Formen, je nach System ohne Eckstützen |
| E 120 / EW 30 | bis 8 m | die konkrete zertifizierte Abmessung wird projektspezifisch bestätigt |
| Sondergrössen | möglich | separate Prüfung erforderlich |
Open — offene Formen
| Klassifizierung | Belegte Höhe | Hinweis |
|---|---|---|
| E 180 / EW 30 / C1 | bis 5 m | Endführungen können erforderlich sein |
| E 120 / EW 30 / C1 | bis 8 m | aus dieser Systemfamilie lässt sich keine Rauchleistung ableiten |
| Sondergrössen | möglich | separate Prüfung erforderlich |
Die Breiten sind projektbezogen — auch grosse und komplexe Geometrien sind möglich. Die zertifizierte Abmessung wird anhand des aktuellen Klassifizierungsberichts bestätigt.
Die genannten Leistungen gelten ausschliesslich für die jeweils geprüfte Systemkonfiguration. Abmessung, Klassifikation, Einbaulage, Untergrund und Steuerung werden projektspezifisch anhand der aktuellen Nachweise bestätigt.
Häufige Fragen
Was ist der Unterschied zwischen Closed und Open?
Closed-Systeme bilden eine geschlossene Form (z. B. Rechteck oder Kreis um eine Rolltreppe) — je nach System ohne Eckstützen. Open-Systeme bilden eine offene Geometrie, etwa ein U um einen Luftraum; an den Enden können konventionelle Seitenführungen erforderlich sein.
Welche Klassen sind belegt?
Closed: E 240 / EW 30 bis 5 m Höhe und E 120 / EW 30 bis 8 m Höhe. Open: E 180 / EW 30 / C1 bis 5 m Höhe und E 120 / EW 30 / C1 bis 8 m Höhe.
Wie breit können mehrseitige Vorhänge sein?
Die Breite ist projektbezogen — grosse und komplexe Geometrien sind möglich.
Können mehrseitige Systeme auch Rauch begrenzen?
Dafür gibt es mehrseitige Rauchschutzvorhänge (D/DH nach EN 12101-1) als eigene Systemfamilie — die Rauchleistung darf nicht von den Feuerabschlüssen übernommen werden. Details auf der Rauchschutz-Seite.
