Brandschutzvorhänge · Rauchschutz
Rauchschutzvorhänge
Rauchschutzvorhänge begrenzen oder lenken Rauch und unterstützen definierte Rauchabschnitte — vertikal, mehrseitig oder mit passierbaren Durchgangspaneelen.
Wofür geeignet
- Rauchreservoirs bilden und Rauch gezielt lenken
- Definierte Rauchabschnitte in Hallen, Atrien und Verkaufsflächen
- Unterstützung von Entrauchungskonzepten (RWA)
Rauchschutzvorhänge sind Produkte nach EN 12101-1 mit Klassifizierung nach EN 13501-4 — sie ersetzen keinen E-/EW-/EI-Feuerabschluss.
Im Einkaufscenter Stadt Bern kamen beide Systemarten zum Einsatz: zwei Rauchschutzvorhänge DH 60 begrenzen die Rauchausbreitung, drei Brandschutzvorhänge EI 30 übernehmen Raumabschluss und Wärmedämmung.
Leistungsbereich
| Bauform | Klassifizierung | Belegter Bereich | Hinweis |
|---|---|---|---|
| Vertikal (aktiv) | je nach System D 60, D 120, DH 60 oder DH 120; A-Klassen systemabhängig | Kategorien ASB1–ASB4 | EN 12101-1 |
| Mehrseitig | D 60 / DH 60 | Abhängung bis 6 m | EN 12101-1 und EN 13501-4; geschlossene Formen, grosse Breiten projektbezogen |

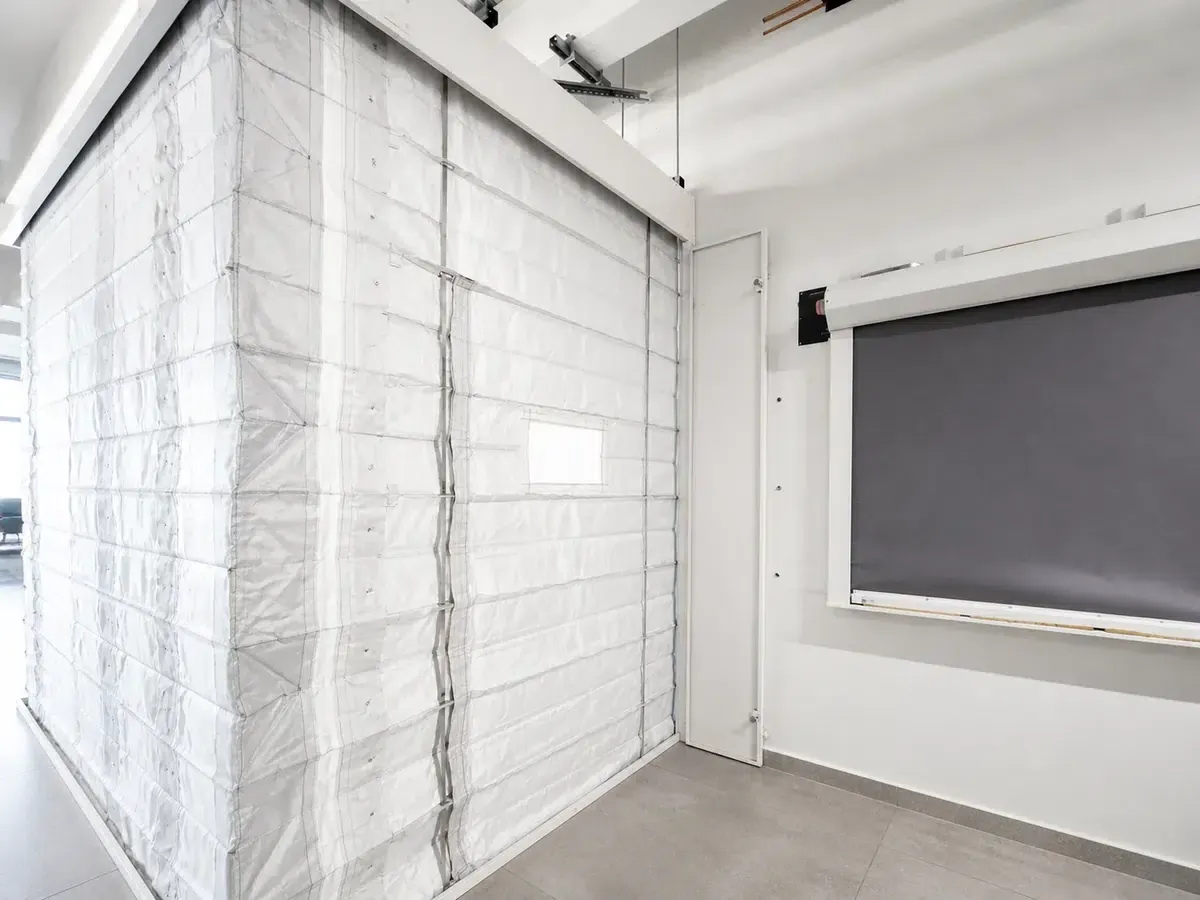

| Mit Durchgangspaneelen | gemäss aktueller Leistungserklärung | Abhängung bis 6,7 m | passierbare Überlappungspaneele — Details auf der Fluchtweg-Seite |
Die genannten Leistungen gelten ausschliesslich für die jeweils geprüfte Systemkonfiguration. Abmessung, Klassifikation, Einbaulage, Untergrund und Steuerung werden projektspezifisch anhand der aktuellen Nachweise bestätigt.
Häufige Fragen
Was bedeuten die Klassen D und DH?
D steht für die Rauchschutzprüfung bei konstant 600 °C, DH für die Prüfung nach der Einheitstemperaturzeitkurve (EN 1363-1). Je nach System sind D 60, D 120, DH 60 oder DH 120 klassifiziert. Die A-Klassen (D_A/DH_A) bezeichnen eine nachgewiesene Prüfdauer von mehr als 120 Minuten; die genaue Dauer ist systemabhängig.
Ist ein Rauchschutzvorhang auch ein Feuerabschluss?
Nein. Rauchschutzvorhänge sind Produkte nach EN 12101-1 (Klassifizierung nach EN 13501-4) — sie begrenzen Rauch, ersetzen aber keinen E-/EW-/EI-Feuerabschluss. Braucht es beides, kombinieren wir die passenden Systeme im Projekt.
Rauchschutzvorhang oder Rauchschürze — ist das dasselbe?
Im Wesentlichen ja. Rauchschürze ist der Begriff der Norm EN 12101-1 (Rauch- und Wärmefreihaltung – Teil 1: Bestimmungen für Rauchschürzen); wir verwenden dafür die Bezeichnung Rauchschutzvorhang. In beiden Fällen ist ein System der Klasse D oder DH gemeint, das Rauch begrenzt — kein E-/EW-/EI-Feuerabschluss.
Welche Bauformen gibt es?
Es gibt vertikale aktive Rauchschutzvorhänge für Wandöffnungen und Rauchabschnitte, mehrseitige Systeme für geschlossene Formen mit Abhängung bis 6 m — und Ausführungen mit passierbaren, lichtdurchlässigen Überlappungspaneelen für Fluchtweg-Konzepte.
Was sind ASB-Kategorien?
Die Kategorien ASB1 bis ASB4 beschreiben die Betriebsart aktiver Rauchschutzvorhänge (z. B. Auslösung und Absenkverhalten) nach EN 12101-1. Welche Kategorie passt, ergibt sich aus dem Rauchschutzkonzept des Gebäudes.
