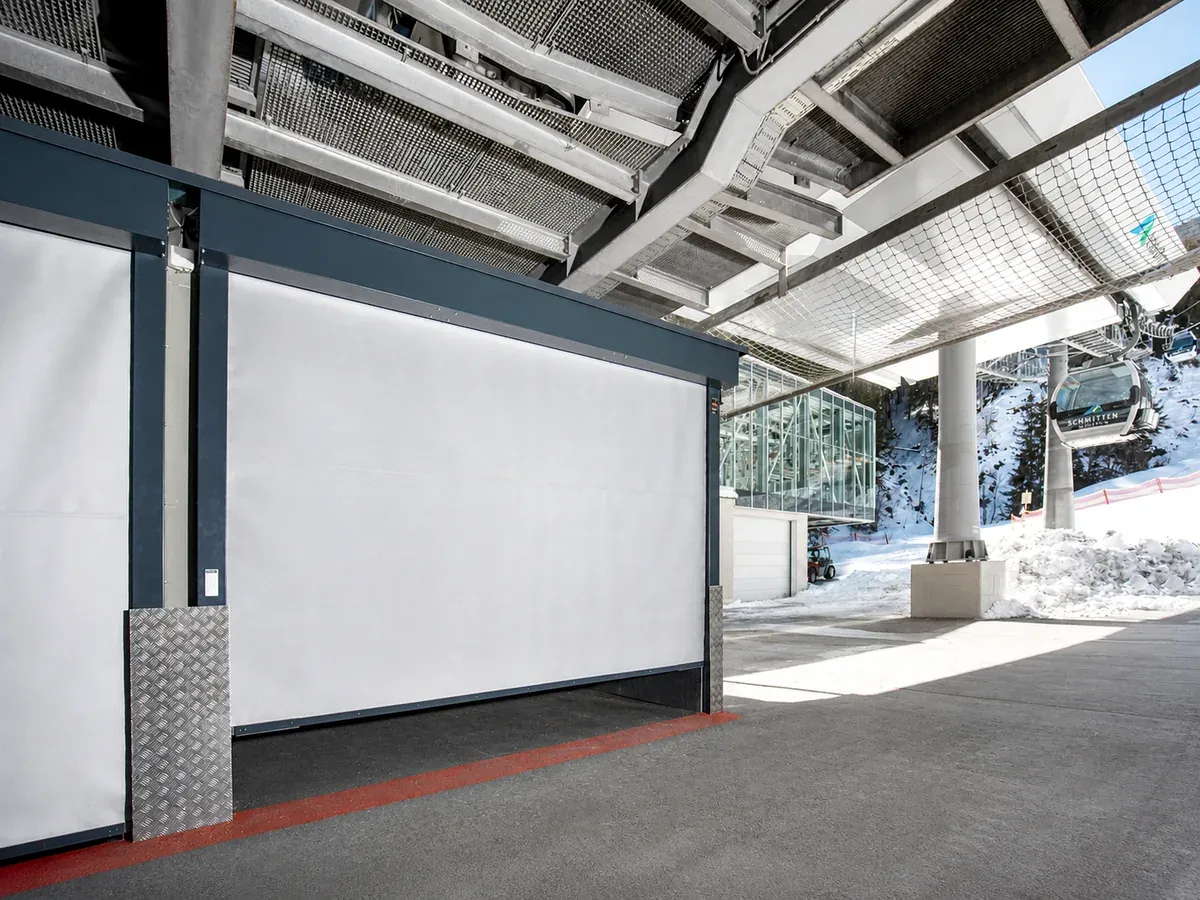

Vertikale Brandschutzvorhänge
Vertikale Brandschutzvorhänge schliessen Wandöffnungen — als E-/EW-Systeme (Integrität, Wärmestrahlung) oder EI-Systeme (zusätzlich Wärmedämmung).
Wofür geeignet
- Durchgänge und Korridore, die im Brandfall geschlossen werden müssen
- Grosse Fassaden- und Innenöffnungen ohne Platz für ein Torblatt
- Brandabschnittsbildung in Industrie, Gewerbe, Spitälern und öffentlichen Gebäuden
Die drei Systemfamilien
E — Raumabschluss
E-Systeme halten Flammen und heisse Gase zurück (Integrität). Sie sind die schlanke Lösung, wenn das Brandschutzkonzept keinen Schutz vor Wärmestrahlung oder Begrenzung des Temperaturanstiegs verlangt.
EW — mit Strahlungsbegrenzung
EW-Systeme begrenzen zusätzlich die Wärmestrahlung auf der vom Feuer abgewandten Seite — wichtig, wenn Flucht- und Verkehrswege am Abschluss vorbeiführen.
EI — mit Wärmedämmung
EI-Systeme begrenzen den Temperaturanstieg auf der abgewandten Seite. Sie kommen zum Einsatz, wenn sich Personen oder brennbare Materialien nahe der Öffnung befinden können.
Leistungsbereich
| System | Klassifizierung | Belegte Abmessung | Hinweis |
|---|---|---|---|
| Vertikal E/EW | E 15–180 · EW 15–180 (je nach System) | systemabhängig | optional Sₐ / S₂₀₀; Dauerfunktion C0, C1 oder C2 — je nach geprüftem System |
| Vertikal EI | EI 15–120 (je nach System) | geprüfte Sonderausführung bis 18 000 × 10 000 mm | zugeordnet zu EI₁ 30/45, EI₂ 30/60, EW 30–120 und Sₐ/S₂₀₀ — die zu dieser Grösse zulässige Klasse wird projektbezogen bestätigt |
Die genannten Leistungen gelten ausschliesslich für die jeweils geprüfte Systemkonfiguration. Abmessung, Klassifikation, Einbaulage, Untergrund und Steuerung werden projektspezifisch anhand der aktuellen Nachweise bestätigt.
Häufige Fragen
Wann reicht ein E-System, wann braucht es EW oder EI?
E hält Flammen und heisse Gase zurück — das genügt, wenn sich weder Personen noch brennbare Materialien nahe der Öffnung befinden. EW begrenzt zusätzlich die Wärmestrahlung, etwa entlang von Verkehrswegen. EI begrenzt den Temperaturanstieg auf der abgewandten Seite — gefordert, wenn sich Personen nahe am Abschluss aufhalten oder dort Brandlasten vorhanden sind. Massgebend ist das Brandschutzkonzept.
Wie gross können vertikale Brandschutzvorhänge sein?
Die Abmessung ist systemabhängig. Eine geprüfte EI-Sonderausführung deckt bis 18 000 × 10 000 mm ab — zugeordnet zu EI₁ 30/45, EI₂ 30/60, EW 30–120 und Sₐ/S₂₀₀. Die zu einer Grösse zulässige Klasse wird projektbezogen anhand des Klassifizierungsberichts bestätigt.
Sind EI, EI₁ und EI₂ dasselbe?
Nein. EI₁ und EI₂ unterscheiden sich in den Kriterien der Temperaturmessung (EI₁ ist strenger). Welche Unterklasse ein System erreicht, hängt von der konkreten Ausführung ab.
Können vertikale Vorhänge auch Rauch zurückhalten?
Je nach System ist eine Rauchbegrenzung Sₐ oder S₂₀₀ klassifiziert. Für reine Rauchschutz-Aufgaben (D/DH nach EN 12101-1) gibt es eigene Rauchschutzvorhänge.
